Không có một đáp án cố định rằng khung mái tôn sắt hộp hay thép hình luôn tốt hơn. Với mái nhà phố, sân trước, sân sau hoặc mái che có kết cấu tương đối gọn, sắt hộp thường thuận tiện về tạo hình và hoàn thiện. Trong khi đó, thép hình thường được cân nhắc nhiều hơn ở các khung chính có yêu cầu chịu lực, nhịp mái hoặc quy mô lớn hơn. Tuy nhiên, lựa chọn cuối cùng phải dựa trên hiện trạng điểm đỡ, tải trọng mái, hình dạng công trình và phương án liên kết chứ không nên chỉ nhìn vào diện tích hoặc giá vật tư.
Nếu đang chuẩn bị thi công mái tôn, việc xác định đúng hệ khung ngay từ đầu giúp báo giá sát thực tế hơn và hạn chế phải thay đổi kết cấu khi đã đưa vật tư đến công trình.

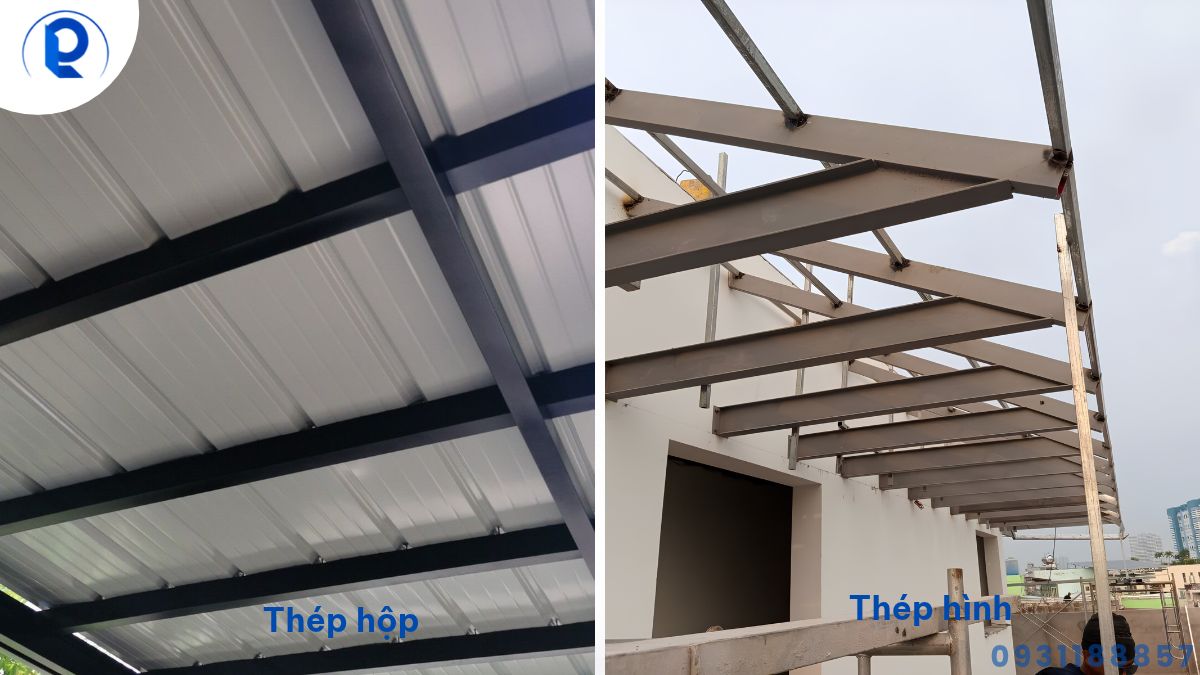

Khung mái tôn sắt hộp hay thép hình: nên chọn loại nào?
Có thể hiểu đơn giản: sắt hộp làm mái tôn phù hợp khi cần một hệ khung gọn, dễ tạo hình và thuận tiện hoàn thiện cho nhiều công trình dân dụng. Thép hình làm mái thường được đưa vào phương án khi cấu kiện chính phải giải quyết yêu cầu chịu lực, nhịp hoặc hình học kết cấu phức tạp hơn.
Đây chỉ là định hướng ban đầu. Một mái có diện tích không quá lớn vẫn có thể cần kết cấu khác nếu ít vị trí đặt cột, có phần vươn ra xa, bổ sung trần hoặc thiết bị phía trên. Ngược lại, công trình rộng nhưng bố trí được nhiều điểm đỡ hợp lý chưa chắc phải sử dụng cấu kiện quá lớn.

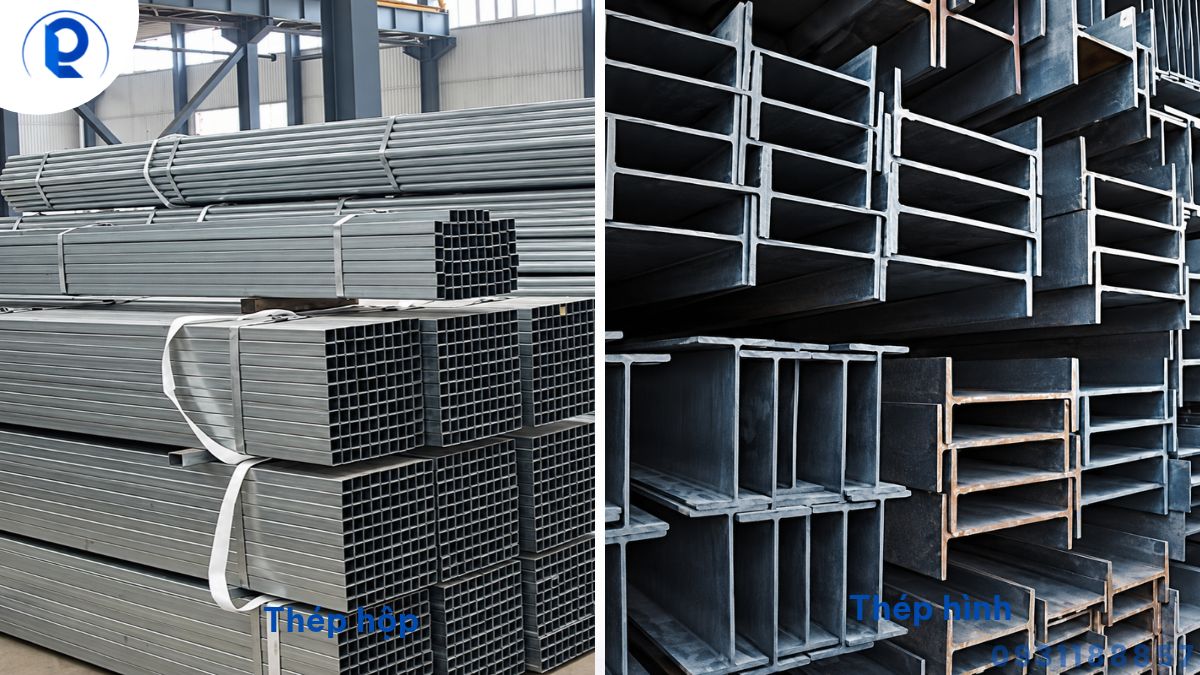

Sắt hộp và thép hình khác nhau thế nào khi làm mái?
Khung sắt hộp
Sắt hộp có tiết diện kín dạng vuông hoặc chữ nhật, bề mặt phẳng nên thuận tiện khi bố trí các thanh khung, xà gồ và chi tiết hoàn thiện. Với nhà phố hoặc mái che dân dụng, dạng tiết diện này còn giúp hệ khung nhìn gọn hơn khi phần kết cấu được để lộ.
Tuy nhiên, không nên hiểu rằng chỉ cần tăng độ dày sắt hộp là có thể giải quyết mọi yêu cầu chịu lực. Hiệu quả của khung kèo mái tôn còn phụ thuộc kích thước tiết diện, chiều dài cấu kiện, cách giằng, khoảng cách điểm đỡ và liên kết giữa các bộ phận.
Khung thép hình
Thép hình gồm nhiều dạng tiết diện khác nhau và thường được dùng cho các cấu kiện chính khi thiết kế cần khả năng làm việc phù hợp với nhịp hoặc tải trọng cụ thể. Ở nhà xưởng và các mái có không gian lớn, phương án này thường cho phép đội kỹ thuật tổ chức hệ cột, dầm và kèo theo bài toán kết cấu rõ ràng hơn.
Đổi lại, quá trình gia công, vận chuyển, nâng lắp và xử lý liên kết có thể phức tạp hơn tùy công trình. Vì vậy không nên mặc định thép hình sẽ tốt hơn sắt hộp nếu nhu cầu thực tế không cần đến phương án đó.
| Tiêu chí | Sắt hộp | Thép hình |
|---|---|---|
| Hình thức kết cấu | Gọn, bề mặt phẳng, thuận tiện cho nhiều mái dân dụng | Phù hợp để tổ chức các cấu kiện chính theo yêu cầu kết cấu |
| Khả năng gia công | Thuận tiện với nhiều cấu tạo mái nhỏ và trung bình | Có thể cần bản mã, liên kết và thiết bị thi công phù hợp |
| Ứng dụng thường gặp | Nhà phố, mái sân, mái che, khung phụ | Nhà xưởng, khung chính, mái có yêu cầu nhịp và tải trọng đáng kể |
| Điểm cần kiểm tra | Tiết diện, chiều dài thanh, giằng, mối hàn và chống ăn mòn | Tiết diện, liên kết, bản mã, điểm đỡ, gia công và nâng lắp |
5 yếu tố quyết định nên dùng sắt hộp hay thép hình
Muốn chọn đúng vật liệu khung, cần xem cả hệ mái thay vì tách riêng từng cây thép. Đây cũng là lý do một quy trình thi công mái tôn nên bắt đầu bằng khảo sát hiện trạng trước khi chốt vật tư.
- Nhịp mái và vị trí điểm đỡ: khoảng cách giữa các vị trí chịu lực ảnh hưởng trực tiếp đến cách tổ chức dầm, kèo và cột.
- Tải trọng của hệ mái: không chỉ có tấm tôn mà còn có xà gồ, lớp cách nhiệt, trần hoặc các hạng mục bổ sung nếu có.
- Điều kiện gió và vị trí công trình: chiều cao, mức độ thông thoáng và hình dạng mái đều có thể ảnh hưởng đến phương án liên kết, giằng và neo.
- Kiến trúc và không gian sử dụng: nhà phố thường quan tâm độ gọn của khung, trong khi nhà xưởng có thể ưu tiên khoảng không bên dưới và bố trí cột.
- Khả năng thi công và bảo trì: đường vận chuyển vật tư, vị trí hàn lắp, tiếp cận để sơn bảo vệ hoặc kiểm tra về sau cũng nên được tính từ đầu.
Bảng gợi ý nhanh chọn hệ khung theo nhịp mái
Bảng dưới đây chỉ dùng để định hướng phương án sơ bộ khi trao đổi và khảo sát công trình. Đây không phải bảng quy cách thiết kế cố định, vì cùng một nhịp mái nhưng tải trọng, chiều cao, vị trí cột, điều kiện gió và hệ liên kết khác nhau có thể dẫn đến phương án kết cấu khác nhau.
| Nhịp mái tham khảo | Phương án thường cân nhắc | Điểm cần kiểm tra trước khi chốt |
|---|---|---|
| Nhịp < 6m | Sắt hộp hoặc hệ kèo hộp thường thuận tiện cho mái nhà phố, sân trước, sân sau và mái che dân dụng. | Chiều vươn mái, số điểm đỡ, tải bổ sung, liên kết neo, xà gồ và điều kiện gió. |
| Nhịp 6m - 10m | Có thể cần hệ kèo tổ hợp, sắt hộp tiết diện phù hợp hoặc thép hình tùy sơ đồ kết cấu và vị trí cột. | Cần kiểm tra tải trọng, độ võng, hệ giằng, liên kết, khoảng cách khung và khả năng bố trí cột trung gian. |
| Nhịp > 10m | Thường cần xem xét hệ kèo hoặc khung thép hình được tính toán theo sơ đồ chịu lực cụ thể thay vì chọn tiết diện theo kinh nghiệm đơn lẻ. | Nên có tính toán kết cấu phù hợp, kiểm tra ổn định tổng thể, tải trọng gió, độ võng, liên kết và điều kiện lắp dựng. |
Ví dụ tham khảo: đối với sân trước nhà phố có nhịp dưới 5 m, mái nhẹ, có đủ điểm đỡ và không bố trí thêm tải trọng đáng kể phía trên, phương án sơ bộ có thể cân nhắc sắt hộp 40 × 80 mm hoặc 50 × 100 mm, chiều dày khoảng 1,4–1,8 mm. Các kích thước này chỉ mang tính minh họa cho bước trao đổi ban đầu, không nên dùng làm quy cách mặc định nếu chưa kiểm tra chiều vươn mái, hệ xà gồ, vị trí neo, tải trọng và hiện trạng kết cấu bên dưới.
Chọn khung theo từng tình huống công trình
Nhà phố, sân trước và mái che dân dụng
Đối với những mái cần hệ khung gọn, nhiều vị trí neo và hình thức hoàn thiện dễ nhìn, sắt hộp thường là phương án đáng cân nhắc. Nhưng đội thi công vẫn cần kiểm tra vị trí cột, chiều vươn của mái, tường hoặc kết cấu dùng để neo và đường thoát nước.
Chẳng hạn, hai sân trước đều có nhịp khoảng 4–5 m, nhưng một công trình có cột đỡ hai bên, mái thấp và ít tải trọng bổ sung sẽ có yêu cầu kết cấu khác với mái vươn ra phía trước, ít điểm neo hoặc nằm ở vị trí đón gió. Vì vậy, cùng một khoảng nhịp chưa chắc sử dụng cùng một tiết diện khung.
Nếu mục tiêu là thi công mái che giá tốt, cách tiết kiệm hợp lý là chọn hệ khung vừa đủ với hiện trạng thay vì giảm vật tư một cách cơ học. Một mái che chất lượng cần cân bằng kết cấu, tấm lợp, thoát nước và khả năng bảo trì.
Nhà xưởng hoặc mái cần khoảng không lớn
Khi công trình cần hạn chế cột giữa không gian hoặc khung chính phải làm việc trên nhịp lớn hơn, phương án thép hình thường cần được xem xét kỹ. Tuy vậy, không thể xác định loại và kích thước cấu kiện chỉ bằng diện tích mái; cần biết sơ đồ chịu lực và cách bố trí các cấu kiện còn lại.
Ví dụ với nhịp khoảng 6–10 m, việc tiếp tục tăng tiết diện sắt hộp hay chuyển sang kèo tổ hợp hoặc thép hình cần được xem xét đồng thời với số lượng khung, khoảng cách giữa các khung, tải trọng mái, hệ giằng và vị trí điểm tựa. Đây là nhóm công trình không nên lựa chọn kết cấu chỉ dựa trên một bảng kích thước có sẵn.
Xà gồ cũng là một phần của hệ kết cấu, vì vậy việc chọn khung chính nên được phối hợp với phương án xà gồ mái tôn thay vì xem hai hạng mục hoàn toàn tách biệt.
Cải tạo mái trên công trình hiện hữu
Với mái cải tạo, vấn đề đầu tiên không phải chọn sắt hộp hay thép hình mà là xác định kết cấu hiện hữu có thể nhận tải và bố trí điểm neo như thế nào. Không nên tự mặc định tường, sàn mái hoặc khung cũ đều có thể dùng làm vị trí liên kết.
Trường hợp này nên xem thêm phương án cải tạo mái cũ bằng mái tôn để đánh giá đồng thời tải trọng, thoát nước, cao độ mái và phạm vi cần tháo dỡ.
Tải trọng gió và tiêu chuẩn kết cấu cần lưu ý
Ngoài trọng lượng bản thân của tôn, xà gồ và khung, tải trọng gió là yếu tố không nên bỏ qua khi lựa chọn hệ mái. TCVN 2737:2023 về tải trọng và tác động quy định tải trọng gió cần được xét trong thiết kế nhà và công trình. Áp lực gió cơ sở được xác định theo khu vực xây dựng và phân vùng áp lực gió trên lãnh thổ Việt Nam, đồng thời việc tính toán còn liên quan đến chiều cao, dạng địa hình, hình dạng công trình và hệ số khí động.
Vì vậy, thay vì chỉ ghi chung là công trình thuộc “vùng gió mạnh” hay dùng các ký hiệu nội bộ như CV1, CV2, hồ sơ kỹ thuật nên xác định đúng vùng áp lực gió và điều kiện vị trí công trình theo tiêu chuẩn áp dụng. Với mái che, mái vươn, nhà xưởng thông thoáng hoặc công trình ở vị trí ít bị che chắn, lực hút gió còn ảnh hưởng đến vít liên kết, xà gồ, khung và điểm neo chứ không chỉ riêng kích thước thanh thép.
Đối với phần kết cấu thép, TCVN 5575:2024 – Thiết kế kết cấu thép là tiêu chuẩn hiện hành cần tham khảo khi thiết kế và tính toán kết cấu thép của nhà và công trình. Điều này đặc biệt quan trọng với mái có nhịp lớn, ít cột, kết cấu treo hoặc các trường hợp mà việc sai khác về liên kết và độ võng có thể ảnh hưởng trực tiếp đến khả năng làm việc của toàn bộ hệ mái.
Với công trình dân dụng nhỏ, người sử dụng không nhất thiết phải tự tính các hệ số kỹ thuật này. Điều cần quan tâm khi làm việc với đơn vị thi công là phương án khung đã được xem xét theo hiện trạng, nhịp, tải trọng, vị trí neo và điều kiện gió hay chưa, thay vì chỉ nhận một báo giá ghi duy nhất kích thước sắt.
Đừng chọn khung chỉ dựa vào độ dày hoặc giá thấp
Một lỗi thường gặp khi so báo giá là chỉ hỏi thép “dày bao nhiêu” rồi dùng con số đó để đánh giá toàn bộ hệ khung. Độ dày quan trọng, nhưng một kết cấu còn phụ thuộc hình dạng và kích thước tiết diện, khoảng cách giữa các thanh, chiều dài nhịp, hệ giằng và chất lượng liên kết.
Ví dụ, sắt hộp dày hơn nhưng bố trí nhịp không hợp lý, thiếu giằng hoặc điểm neo yếu chưa chắc tạo ra một hệ mái làm việc tốt hơn phương án sử dụng tiết diện phù hợp nhưng được bố trí đúng sơ đồ chịu lực. Do đó, khi so hai báo giá nên xem cả cấu tạo hệ khung thay vì chỉ so độ dày từng cây thép.
Tương tự, một báo giá thi công giá rẻ chưa chắc tiết kiệm nếu phương án ban đầu không phù hợp và phải bổ sung khung, gia cố hoặc thay đổi điểm thoát nước sau đó. Muốn đạt mức giá tốt, nên so sánh trên cùng phạm vi công việc và cùng yêu cầu kết cấu.
Trước khi chốt báo giá, nên làm rõ ít nhất các nội dung sau:
- Khung chính và khung phụ sử dụng loại kết cấu nào.
- Điểm đặt cột và điểm neo nằm ở đâu.
- Nhịp chính của mái và chiều vươn lớn nhất là bao nhiêu.
- Phạm vi mái có phần vươn, đổi hướng hoặc giao với mái cũ hay không.
- Có lớp cách nhiệt, trần hoặc hạng mục bổ sung nào cần tính vào hệ mái không.
- Phương án giằng và liên kết giữa khung, xà gồ, tấm tôn và kết cấu hiện hữu.
- Điều kiện gió, chiều cao và mức độ thông thoáng xung quanh công trình.
- Phương án chống ăn mòn, hoàn thiện mối hàn và các vị trí khó bảo trì.
- Máng xối và đường thoát nước có ảnh hưởng đến bố trí khung hay không.
Câu hỏi thường gặp về khung mái tôn
Nhà phố nên làm khung mái tôn bằng sắt hộp hay thép hình?
Nhiều mái nhà phố có thể cân nhắc sử dụng sắt hộp nhờ kết cấu gọn và thuận tiện gia công. Với một số mái nhẹ có nhịp dưới 5 m, phương án sơ bộ có thể xem xét sắt hộp 40 × 80 mm hoặc 50 × 100 mm, chiều dày khoảng 1,4–1,8 mm. Tuy nhiên, quy cách cuối cùng vẫn cần được kiểm tra theo vị trí điểm đỡ, chiều vươn mái, tải trọng, hệ giằng và phương án liên kết thực tế.
Thép hình có chắc hơn sắt hộp không?
Không thể kết luận chỉ dựa vào tên vật liệu. Khả năng làm việc của khung phụ thuộc loại tiết diện, kích thước, chiều dài cấu kiện, cách liên kết, hệ giằng và tải trọng của công trình.
Mái diện tích lớn có bắt buộc dùng thép hình không?
Không nên quyết định chỉ dựa trên diện tích mái. Số lượng điểm đỡ, nhịp giữa các cột, hình dạng mái, tải trọng và sơ đồ kết cấu là những yếu tố cần được xem xét đồng thời. Với các mái có nhịp lớn, đặc biệt trên khoảng 10 m, phương án kết cấu nên được kiểm tra bằng tính toán phù hợp thay vì lựa chọn tiết diện chỉ theo kinh nghiệm.
Có thể chọn khung chỉ dựa vào độ dày sắt không?
Không. Độ dày chỉ là một thông số. Cần xem thêm kích thước tiết diện, chiều dài thanh, khoảng cách bố trí, liên kết, giằng và điều kiện chịu lực của toàn bộ mái.
Làm mái tôn có cần tính tải trọng gió không?
Có. Tải trọng gió là một trong các tác động cần xem xét khi thiết kế công trình. Mức ảnh hưởng phụ thuộc khu vực xây dựng, chiều cao, dạng địa hình, mức độ thông thoáng và hình dạng mái. Với mái che hoặc mái vươn, cần đặc biệt chú ý hệ liên kết giữa tấm tôn, xà gồ, khung và điểm neo.
Loại khung có ảnh hưởng đến giá thi công mái tôn không?
Có. Chi phí có thể thay đổi theo lượng thép, loại cấu kiện, mức độ gia công, số điểm liên kết, điều kiện vận chuyển và nâng lắp. Vì vậy cần khảo sát hiện trạng trước khi so báo giá.
Kết luận
Việc chọn khung mái tôn sắt hộp hay thép hình nên bắt đầu từ yêu cầu của công trình chứ không bắt đầu từ một quy cách vật tư có sẵn. Với mái nhẹ, nhịp nhỏ và có nhiều điểm đỡ, sắt hộp thường là phương án thuận tiện để cân nhắc. Khi nhịp tăng, số điểm đỡ giảm hoặc yêu cầu chịu lực phức tạp hơn, kèo tổ hợp và thép hình cần được xem xét kỹ hơn.
Các mốc như nhịp dưới 6 m, nhịp 6–10 m hay nhịp trên 10 m chỉ nên được xem là khoảng tham khảo để phân loại sơ bộ bài toán kết cấu, không phải ranh giới bắt buộc giữa sắt hộp và thép hình. Trước khi chốt vật tư, vẫn cần đánh giá đồng thời vị trí điểm đỡ, tải trọng, điều kiện gió, hệ giằng, phương án liên kết và khả năng bảo trì của toàn bộ hệ mái.
Nếu chưa xác định được phương án phù hợp, nên khảo sát hiện trạng trước khi chốt vật tư. Phú Lộc có thể tiếp nhận thông tin công trình để tư vấn phương án mái che chất lượng và báo giá theo phạm vi thi công thực tế.
