Xà gồ mái tôn là bộ phận đỡ trực tiếp các tấm tôn và truyền tải trọng về hệ khung chính. Vì vậy, chọn loại xà gồ hay quyết định khoảng cách bố trí không nên chỉ dựa vào một kích thước hoặc một con số được áp dụng cho tất cả công trình. Phương án phù hợp còn phụ thuộc vào loại tôn, nhịp mái, hệ khung, tải trọng, tác động của gió và hiện trạng thực tế. Với nhà phố, mái che dân dụng hay nhà xưởng, việc bố trí đúng ngay từ đầu giúp tấm tôn có điểm đỡ phù hợp, quá trình lợp thuận lợi hơn và hạn chế phải chỉnh sửa kết cấu về sau.
Xà gồ mái tôn là gì và ảnh hưởng thế nào đến mái?

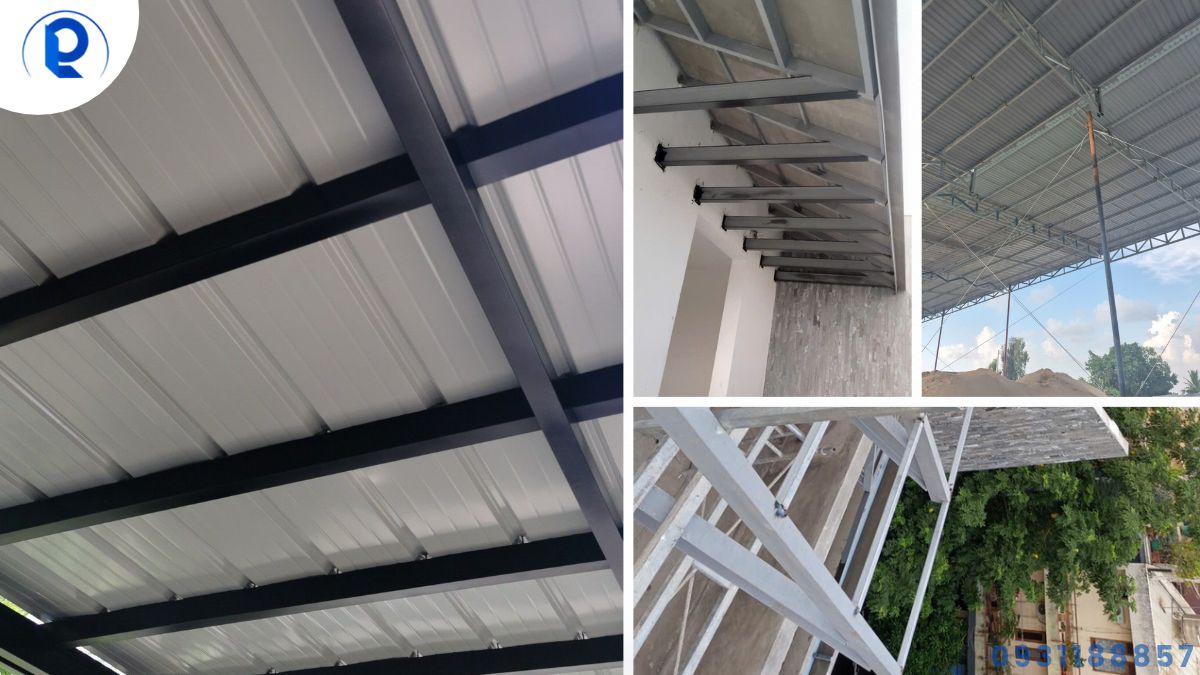

Trong thi công mái tôn, xà gồ nằm giữa hệ khung chịu lực chính và tấm tôn lợp. Có thể hiểu đơn giản, đây là nơi tấm tôn được cố định và được hỗ trợ để giữ hình dạng trong quá trình sử dụng.
Nếu bố trí chưa phù hợp, vấn đề không chỉ nằm ở lượng thép nhiều hay ít. Khoảng cách điểm đỡ, độ thẳng của mặt xà gồ và khả năng liên kết với khung đều ảnh hưởng đến quá trình đặt tấm, bắt vít, xử lý mép mái và bảo trì sau này. Vì vậy, một kết cấu mái tôn hợp lý cần được xem như một hệ thống gồm khung chính, xà gồ, tấm lợp và các chi tiết hoàn thiện chứ không nên tách riêng từng bộ phận để lựa chọn.
Xà gồ sắt hộp hay xà gồ C nên chọn loại nào?
Xà gồ sắt hộp và xà gồ C đều có thể xuất hiện trong các hệ mái khác nhau. Điểm quan trọng không phải tìm loại “tốt nhất” cho mọi trường hợp mà là loại phù hợp với hệ khung, quy mô mái, phương án liên kết và điều kiện thi công của công trình.
| Tiêu chí | Xà gồ sắt hộp | Xà gồ C |
|---|---|---|
| Hệ khung | Có thể phù hợp với nhiều hệ khung cơ khí dân dụng tùy thiết kế. | Thường được cân nhắc trong các hệ mái thép cần bố trí xà gồ theo tuyến rõ ràng. |
| Gia công và liên kết | Cần xem xét phương án cắt, hàn và liên kết với khung thực tế. | Cần đồng bộ tiết diện, vị trí liên kết và hệ khung thiết kế. |
| Cách lựa chọn | Không nên chọn chỉ theo giá vật tư. Cần xét nhịp, tải, loại tôn, hệ khung và hiện trạng công trình. | |
Nếu cần tìm hiểu sâu hơn về phần khung chịu lực chính, có thể tham khảo bài khung mái tôn sắt hộp hay thép hình. Đây là lớp kết cấu cần được xác định trước khi chốt bố trí xà gồ.
Vì sao không có một khoảng cách xà gồ mái tôn cố định?
Khoảng cách xà gồ mái tôn phải được xác định theo cấu tạo của cả mái. Áp một khoảng cách có sẵn cho công trình khác có thể bỏ qua những khác biệt quan trọng về tấm lợp, nhịp kết cấu và điều kiện chịu tải.
1. Loại tôn và đặc tính tấm lợp
Mỗi hệ tấm lợp có cấu tạo, độ cứng và cách liên kết khác nhau. Vì vậy phương án xà gồ cần được phối hợp với vật liệu mái thực tế thay vì chọn xà gồ trước rồi mới tìm tôn phù hợp.
2. Nhịp mái và hệ khung chịu lực
Khoảng cách giữa các khung chính, hình dạng mái và vị trí điểm tựa ảnh hưởng trực tiếp đến cách xà gồ được bố trí. Với mái có quy mô hoặc kết cấu khác nhau, phương án cũng cần thay đổi tương ứng. Chủ xưởng có thể tham khảo thêm nội dung thi công mái tôn nhà xưởng TPHCM để xem riêng nhóm công trình công nghiệp.
3. Tải trọng, gió và điều kiện sử dụng
Mái không chỉ chịu trọng lượng của chính vật liệu. Điều kiện gió, hình dạng công trình và các hạng mục gắn với mái cũng cần được xem xét khi thiết kế hệ đỡ. Đây là lý do không nên giảm xà gồ chỉ để hướng đến thi công giá rẻ nếu chưa kiểm tra ảnh hưởng tới toàn bộ kết cấu.

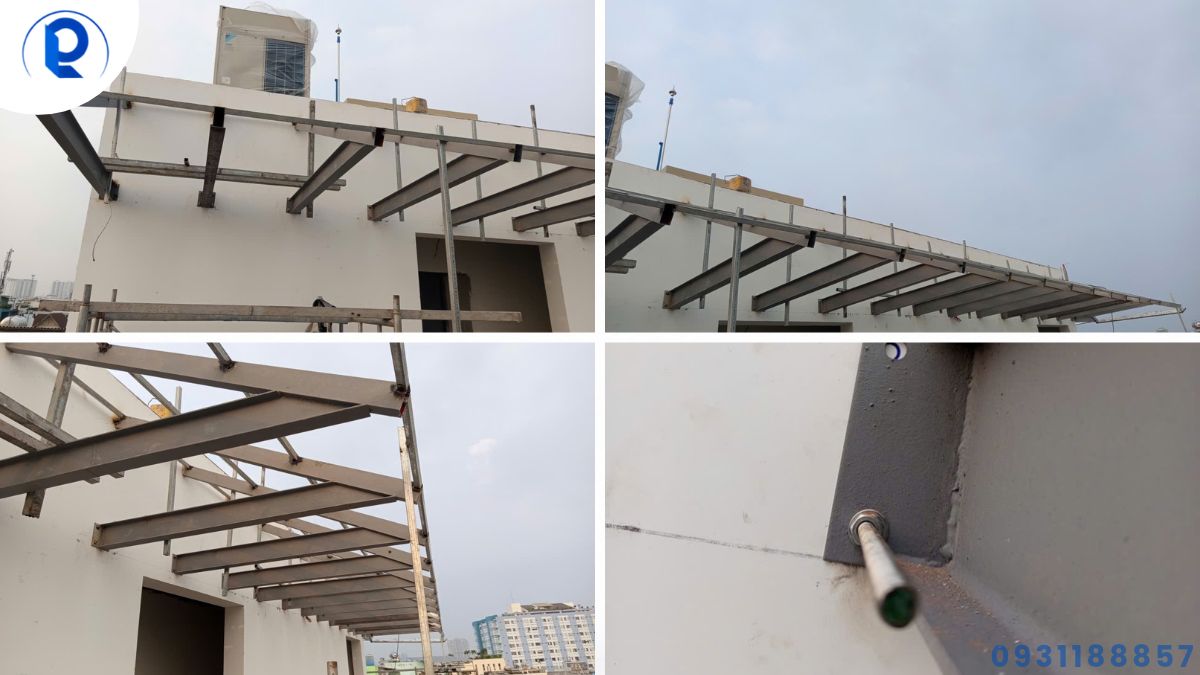

Bố trí xà gồ thế nào để mái dễ lợp và dễ bảo trì?
Một hệ xà gồ mái tôn phù hợp không chỉ hướng đến khả năng chịu lực. Cách bố trí còn cần tạo điều kiện để đội thi công căn chỉnh tấm lợp, xử lý các vị trí mép mái và kiểm tra hệ thống sau khi hoàn thành.
- Giữ mặt phẳng đỡ đồng đều: hạn chế tình trạng từng tuyến xà gồ cao thấp khác nhau gây khó căn chỉnh tấm.
- Phối hợp với hướng dốc mái: bố trí khung và xà gồ cần đồng bộ với hướng thoát nước và vị trí máng.
- Xem trước vị trí mép và điểm kết thúc tấm: tránh đến lúc lợp mới phải bổ sung điểm đỡ.
- Tính đến việc bảo trì: các vị trí liên kết, mép mái và phụ kiện nên có phương án để kiểm tra khi cần.
Các bước này nên được phối hợp trong quy trình thi công mái tôn, thay vì xem xà gồ là một hạng mục riêng biệt.

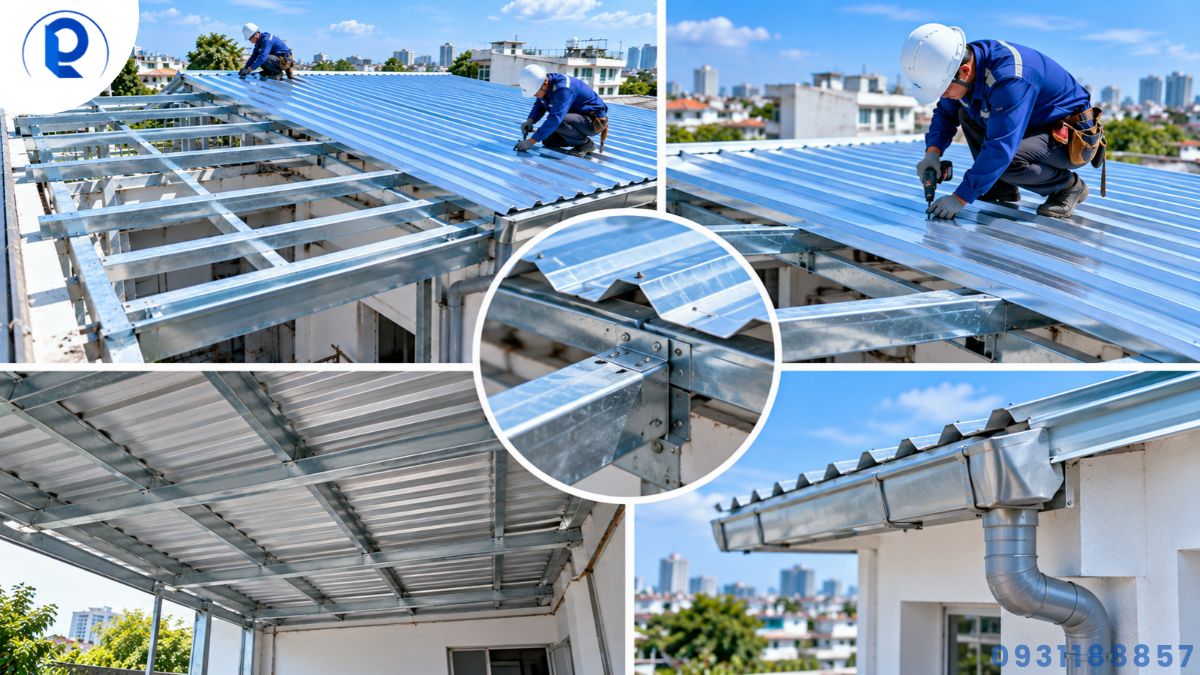

Checklist trước khi chốt phương án xà gồ
| Nội dung cần kiểm tra | Ý nghĩa thực tế |
|---|---|
| Loại tôn dự kiến sử dụng | Làm cơ sở xác định hệ điểm đỡ và cách liên kết. |
| Nhịp và hệ khung chính | Xác định điều kiện làm việc của xà gồ. |
| Mặt phẳng và cao độ | Giúp quá trình đặt và căn chỉnh tấm thuận lợi hơn. |
| Máng xối, mép mái, tấm lấy sáng | Tránh xung đột giữa kết cấu và các chi tiết hoàn thiện. |
| Hiện trạng công trình | Đặc biệt cần thiết khi cải tạo hoặc tận dụng một phần khung cũ. |
Khi nào nên khảo sát thực tế trước khi chọn xà gồ?
Khảo sát càng cần thiết khi mái có nhịp lớn, công trình đang cải tạo, muốn tận dụng khung cũ hoặc có nhiều chi tiết như máng xối, mái lấy sáng và vị trí tiếp giáp. Lúc này, chỉ gửi diện tích mái thường chưa đủ để chốt cấu tạo xà gồ.
Khi tìm thi công mái che giá tốt, điều nên so sánh không chỉ là giá cuối cùng mà còn là phương án khung, xà gồ, tấm lợp và phạm vi công việc đã được làm rõ hay chưa. Một mái che chất lượng cần có phương án phù hợp với hiện trạng thay vì cắt giảm kết cấu theo một công thức chung.
Câu hỏi thường gặp về xà gồ mái tôn
Khoảng cách xà gồ mái tôn bao nhiêu là phù hợp?
Không có một khoảng cách cố định phù hợp cho mọi mái. Cần dựa vào loại tôn, nhịp mái, hệ khung, tải trọng, gió và hiện trạng công trình trước khi xác định phương án.
Xà gồ sắt hộp hay xà gồ C tốt hơn?
Không nên đánh giá chỉ theo tên vật liệu. Loại phù hợp phụ thuộc vào hệ khung, nhịp mái, phương án liên kết, loại tấm lợp và yêu cầu của từng công trình.
Có nên giảm số lượng xà gồ để tiết kiệm chi phí?
Không nên tự cắt giảm trước khi kiểm tra phương án kết cấu. Tiết kiệm vật tư cần được xem cùng khả năng làm việc của tấm lợp, hệ khung và điều kiện sử dụng thực tế.
Mái cải tạo có thể tận dụng xà gồ cũ không?
Chỉ nên quyết định sau khi kiểm tra hiện trạng xà gồ, liên kết, biến dạng và khả năng phối hợp với phương án mái mới. Không nên mặc định khung còn tồn tại là vẫn phù hợp để sử dụng tiếp.
Có cần khảo sát trước khi báo giá hệ xà gồ không?
Với công trình cần xác định lại kết cấu, cải tạo mái hoặc hiện trạng phức tạp, khảo sát giúp làm rõ nhịp, hệ khung, điểm liên kết và phạm vi công việc trước khi chốt vật tư và báo giá.
